Как Самому Сделать Усилитель для Колонок

Усилитель 4х22 ВтНаверняка многие хотели бы иметь дома аудио систему 5.1 но за частую цены на такие усилители довольно большие. Я же расскажу как просто и не очень дорого собрать 4-х канальный усилитель для подобной системы. Покопавшись в интернете я выбрал наиболее простой в сборке и не дорогой усилитель достаточной мощности. А именно усилитель на довольно популярной микросхеме TDA 1558Q Сама по себе эта микросхема уже представляет из себя готовый 4-х канальный усилитель мощностью 11 Вт на канал, но этой мощности будет мало для получения качественного и объемного звука поэтому мы будем подключать ее мостовым методом, проще говоря мы спариваем 2 канала и получаем 2-х канальный усилитель мощностью по 22 Вт на канал. Таким образом мы берем две микросхемы и в итоге получаем 4х22 ватта. Если отдельно коснутся микросхемы то из достоинств можно назвать простейшую схему подключения, не высокую цену и достойную мощность при небольшом однополярном напряжении, защита от К.З. перегрева и не верного подключения питания. К недостаткам: низкий КПД порядка 50% (Высокий ток потребления и большой нагрев даже в холостом режиме) Так же на пиковой мощности звук резко обрезается и превращается грохот.

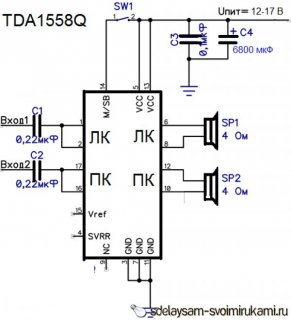

Теперь перейдем к сборке и для начала ознакомимся со схемой. Усилитель 4х22 Вт

Схема предельно проста и собирается за 10-15 минут, ее простота позволяет спаять ее навесным монтажом, также стоит напомнить что схема обладает тепловыми характеристиками утюга и для нее необходим радиатор примерно 600 см2 площадью и либо открытый корпус либо принудительное охлаждение в виде вентилятора.
Вот тот набор деталей который понадобился мне для сборки усилителя.

Я использовал два диодных моста по той причине что использовал трансформатор с двумя схожими обмотками, обычно вполне хватит и одного на 8 А.
Отдельно были куплены два штекера 3, 5 для включения в аудио карту компьютера.

Усилитель 4х22 Вт

Теперь думаю можно перейти собственно к сборке усилителя. У меня не было готового блока питания и мне пришлось собирать его самому, и вам рекомендую сделать тоже самое поскольку не просто найти готовые БП с необходимым запасом мощности поскольку при напряжении в 17 В одна микросхема потребляет порядка 3 А даже когда «молчит». Так же если отключить 14-й контакт то усилитель перейдет в «Спящий режим» и ток потребления сократится до пары сотен мА

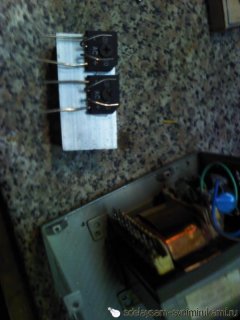

И так для начала найдем трансформатор необходимой мощности, затем можно самому спаять выпрямитель но я все таки посоветую взять уже готовый диодный мост. Берем и устанавливаем его на не большой радиатор. (у меня не было маленького)

Затем припаиваем конденсаторы

Поскольку мне так же необходимо было установить трансформатор и для другого устройства я решил отделить БП от самого усилителя.

Усилитель 4х22 Вт Усилитель 4х22 Вт Усилитель 4х22 Вт Усилитель 4х22 Вт


Видео на тему
Как сделать усилитель на магнитолу.
Как сделать усилитель на магнитолу.
Как сделать колонку (усилитель звука ) из кассетной магитолы
Как сделать колонку (усилитель звука ) из кассетной магитолы
Как сделать. Усилитель. Звук. для колонок. Своими руками
Как сделать. Усилитель. Звук. для колонок. Своими руками ...
