Микрофонный усилитель

Микрофонный Усилитель на Оу

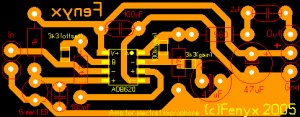

01В настоящей статье описывается разработанный мной высококачественный микрофонный предусилитель. Первоначально он разрабатывался для применения в паре с электретным конденсаторным микрофонным капсюлем, но высокие характеристики и особенности работы схемы позволяют использовать его практически с любым микрофоном и получать при этом отличные результаты как для измерений так и для звукозаписи. Почему я не взял одну из многих схем, доступных в Интернете? Потому, что все они имеют один большой недостаток и в этом похожи друг на друга как близнецы – об этом далее.

1. Критика стандартной схемы.

Посмотрим на схему, приводимую в документации на электретные капсюли и используемую во всех подобных устройствах, схемы которых я видел.

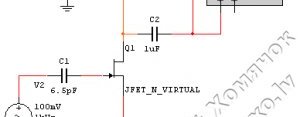

Здесь конденсатор С1 и полевой транзистор – это то, что содержится внутри самого капсюля, резистор R1 – внешняя нагрузка, а модули XDA1 и XSC1 – это инструменты симулятора – осциллограф и измеритель гармоник. Анализ показывает, что усиление данной схемы – отрицательное! Т.е. на выходе этой схемы мы имеем сигнал на примерно 8дБ слабее, чем он был на мембране конденсатора капсюля! А это значит, что сигнал в дальнейшем должен быть усилен в большее число раз, а значит и привнесенные шумы будут выше. Мало того, такое включение полевого транзистора само по себе дает очень большие нелинейные искажения – при указанном на схеме входном уровне они превышают 1%. И не смотря на это все авторы усилителей продолжают использовать в своих разработках именно эту, годную только для ознакомления школьников с основами электроники схему! И при этом делают источники стабильного напряжения для питания капсюля на оу – чего они этим пытаются добиться – не понятно. Мне это никак не подходило, по этому я и разработал свою схему.

Есть еще один вариант доработки - как это предлагается на сайте LinkwitzLab.07 Там предлагается изменить схему включения встроенног полевого транзистора со схемы с общим истоком на схему истокового повторителя. Это позволяет заметно поднять перегрузочную способность капсуля (в схеме с общим истоком выходное напряжение очень быстро достигает пределов своей амплитуды, т.к. эти пределы очень небольшие - порядка +-1В), а так же резко снизить нелинейные искажения, т.к. еще не достигнув амплитудных пределов, сигнал сильно искажается. Я испытывал и такое включение, но оно, хоть и не лишено преимуществ перед стандартной схемой, но все же дает очень небольшое улучшение - я решил, что нужно добиться кардинального улучшения работы всей системы!

2. Что можно сделать?

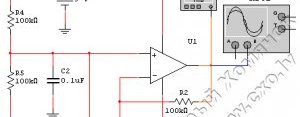

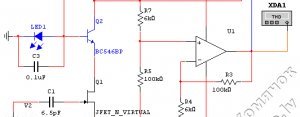

За основу я взял каскодную схему включения по следующим соображениям:

В ней на стоке полевого транзистора создается постоянное напряжение, а это резко уменьшает его нелинейности.
