Усилитель Электретного Микрофона

РАДИО 2004 №7

Предлагаемый усилитель для электретного микрофона имеет практически симметричный токовый выход на последующий усилитель микшерного пульта с симметричным входом, получая "фантомное" питание по сигнальным проводам соединительного кабеля.

Как известно, в профессиональной аппаратуре для звукоусиления микрофоны подключают к балансным (симметричным) входам усилителей, что позволяет использовать относительно длинные линии без заметного влияния на них внешних источников помех. Для конденсаторного микрофона поляризующее напряжение (обычно 48 В) поступает через входной разъём от блока питания пульта.

Конденсаторные микрофоны относительно дороги, и в любительской практике во многих случаях возможна замена их электретными микрофонами. Подобные малогабаритные электретные микрофоны применяют, как правило, в беспроводных радиомикрофонных устройствах фирм Shure, Sennheizer, AKG либо в бытовой аппаратуре звукозаписи. Микрофон представляет собой конструкцию, в которой встроен и усилительный каскад для согласования микрофона с относительно низкоомным входом следующего за ним устройства. Из капсюля выведен тонкий и гибкий кабель - две жилы в экране.

Если возникла необходимость применить электретный микрофон, например, в качестве звукоснимателя для струнного или духового инструмента, совсем не обязательно использовать радиоканал. Этот микрофон можно согласовать с симметричным микрофонным входом микшерского пульта через несложное устройство, питаемое также через входной разъём.

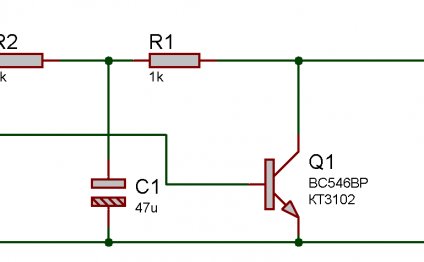

Согласующий усилитель (его схема показана на рисунке) неразрывно соединён с микрофоном ВМ1, что исключает произвольное его отключение во время работы, вызывающее бросок напряжения во всем канале усиления и громкий щелчок в акустической системе. Микрофон получает питание через резистор R1 с эмиттеров транзисторов VT1 и VT2 Сигнал с микрофона поступает на вход дифференциального каскада (база транзистора VT1) через конденсатор С1. С коллекторов транзисторов VT1 и VT2 балансный сигнал подается на микрофонный вход микшерного пульта или другого устройства.

С него же поступает напряжение для питания всего устройства: непосредственно на коллекторы транзисторов VT1, VT2 и через резисторы R5 и R6 на базовые цепи дифференциального каскада.

Для стабилизации напряжения базового смещения применён "стабистор" из шести последовательно включённых кремниевых диодов. На них образуется стабильное напряжение около 3, 6 В. Применение стабилитрона нежелательно, так как заметно возрастает уровень шума.
