Собираем ламповый усилитель

6Н6П Усилитель для Наушников

Сделай сам SRPP усилитель для наушников на 6Н6П11
Вот и подошло врямя первой публикации на Датагоре! Поразмыслив, я решил осветить столь популярную тему, как бестрансформаторный ламповый усилитель для наушников.
Разгуливая по просторам Сети, наткнулся на очень подробную и основательную статью Олега Иванова (см. файлы) на тему SRPP (Shunt Regulated Push Pull, СРПП, каскад с ди­намической нагрузкой).
Изучив её я принялся за дело. Теории здесь не будет, т.к. переплюнуть изложение Иванова мне никак не удастся.
Ниже вы увидите только фотки, коментарии по сборке, нюансы, и т.д.

Сделай сам SRPP усилитель для наушников на 6Н6ПСхема моего SRPP для наушников

Это оригинальная схема О. Иванова.
Этот фрагмент исключен из ознакомительной версии статьи.
Полные версии статей доступны полноправным членам сообщества и подписчикам.
Регистрация не открывает доступ автоматически! Пожалуйста, ознакомьтесь с условиями доступа.
Из этой схемы я исключил блок задержки подачи анодного питания, резисторы в накале и поставил два тумблера на накал и анодку - мне так удобней. Так же увеличил ёмкость конденсаторов в фильтре питания анодов до 680мкФ.

Сделай сам SRPP усилитель для наушников на 6Н6ПО трансформаторе питания

Трансформатор я добыл от кассетного магнитофона-приставки «Маяк-232». Разобрал трансформатор без проблем: отогнул скобы и постукиваниями киянки разъеденил сердечник. Смотал вторичку, считая витки. Посчитал соотношение количества виктов/Вольт (число не сохранилось). Намотал вторичку на 250 Вольт проводом от какой-то катушки магнитного пускателя, к сожалению точный диаметр провода не знаю, микрометра нет) и более толстым проводом накальную обмотку на 7 Вольт.
Собрал трансформатор в обратном порядке и проварил в растопленном парафине.
На фото уже переделанный трансформатор, искупавшийся в парафине.

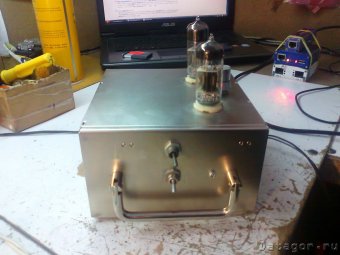

Корпус и сборка

Корпус я изготовил из корпуса блока питания компьютера. Донор оказался очень кстати: компактный, металлический, с вентиляционными отверстиями. В этом БП был входной фильтр 220В, совмещенный с сетевым разъемом - я и его задействовал.
