Усилитель для Наушников

Последнее время в дорогих плеерах и усилителях все чаще можно наблюдать специализированный выход для наушников под названием «балансный», предназначенный для «балансных» наушников. Зачем это нужно и с чем это едят?
Балансным или симметричным принято называть такую схемотехнику (или принцип передачи), при которой один канал передается сразу двумя потоками, где второй поток относительно первого передается в противофазе.

Работники музыкальной индустрии постоянно сталкиваются с коммутацией компонентов балансными кабелями, позволяющей эффективно бороться с помехами и наводками на кабель.

Работает это достаточно просто. Сигнал раздваивают и один из них инвертируют. Наводки и помехи одинаково копятся. В приемнике один из сигналов обратно инвертируют и после складывают. Полезный сигнал складывается и просто увеличивает свою амплитуду вдвое, а помехи взаимовычитаются. Польза при такой передачи данных очевидна — можно использовать кабели большой длины и при даже низком уровне сигнале мы не получаем заметных помех. Балансные кабели широко используются на расстояниях выше 2-5-х метров.

В домашних условиях балансные кабели редко нужны, т.к. на малых расстояниях наводок практически нет, а вот операция разделения, двойного инвертирования и сложения может дать больше искажений от увеличения активных элементов на пути сигнала.

Балансный кабель – это всегда минимум 3 проводника для одного канала (при трех контактах один провод общий).

Название «балансный усилитель» зародилось в мире персонального аудио как попытка продать усилитель в мостовом включении без ассоциации с концертным усилителем (в большинстве своем посредственного качества).

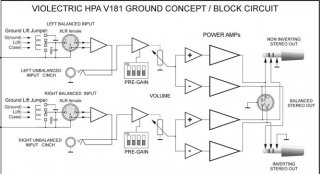

Формально схема усилителя выглядит так:

Визуально видна симметрия сигнала. Отсюда первое красивое «продажное» название «симметричный», а далее подхваченный термин из Про Аудио – балансный. Для технически подкованных людей, это как было, так и осталось – мостовое включение усилителя, когда два усилителя работают на один канал, удваивая напряжение.
