Усилитель для Наушников Класс А

OPPO HA-1

Безупречный звук, полученный благодаря последним технологиям OPPO

Аналоговая аудио-часть усилителя HA-1 имеет абсолютно сбалансированную конструкцию с акцентом на обеспечение аудио-сигнала в аналоговом тракте непосредственно после выхода из ЦАП. HA-1 включает в себя большой тороидальный трансформатор, а линейные стабилизаторы питания и фильтры с сделанными под заказ конденсаторами гарантируют, что усилитель имеет чистый источник питания с большим запасом энергии. Полностью балансная часть усилителя для наушников класса A, включает в себя подобранные попарно дискретные компоненты для обеспечения симметрии, а прецизионный моторизированный регулятор позволяет управлять громкостью вручную и дистанционно, одновременно сохраняя звук в чистом аналоговом аудиотракте.

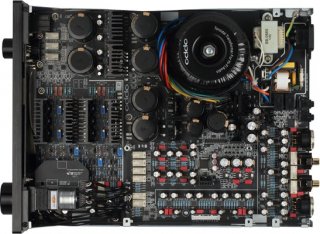

Высококачественные компоненты HA-1 OPPO

1. Основной контроллер и USB аудиоплата передачи сигнала

2. Плата цифро-аналогового аудио входа и входные разъемы с позолоченными контактами

3. Выходной буфер и п выходные балансные XLR, RCA разъемы с позолоченными контактами

4. Входной буфер аногового сигнала

5. Усилитель мощности класса А для наушников с полной балансной дискретной конструкцией

6. Аналоговый моторизированный потенциометр (регулятор громкости)

7. ЦАП ESS Sabre32 Reference ES9018, переключатель источников и управление усилением сигнала

8. Линейный блок питания с тороидальным трансформатором и конденсатором с уникальным дизайном

headphone-amplifier-ha-1_AppSS1.png9. Система защиты цепи питания

Дискретный усилитель класса A

Усилитель класса A управляет сигналом во всем диапазоне периода входного сигнала. Выходные транзисторы получают смещение для работы в диапазоне своей наивысшей линейности. При переходе через ноль отсутствует искажение, вызываемое переключением сигнала между двумя двухтактными устройствами. Цепь усиления мощности HA-1 для наушников относится к классу А и выполнена на дискретных транзисторах. Дискретная конструкция позволяет точно подобрать прекрасно сочетающиеся части для сборки HA-1.

headphone-amplifier-ha-1_AppSS2.pngПолностью балансная конструкция

Внутренний тракт аналогового аудиосигнала в НА-1 — полностью балансный. Сигнал для цифрового аудио идет в балансном режиме на всем протяжении от ЦАП до выходных разъемов. Балансный аналоговый вход остается нетронутым, а несимметричный вход преобразуется в балансный во входном буфере. Все несимметричные входы также производятся из балансного сигнала. Балансная конструкция дает лучшее подавление помех общего вида и улучшает качество сигнала.headphone-amplifier-ha-1_AppIcon.png Балансный выход для наушников обеспечивает удвоенное напряжение и учетверенную мощность несимметричного выхода, позволяя HA-1 подавать звук на самые требовательные к мощности наушники. Он также обеспечивает лучшее разделение каналов, устраняя общий путь замыкания через землю.

Тороидальный источник питания

Тороидальный силовой трансформатор обеспечивает превосходный КПД и намного более низкие внешние магнитные поля по сравнению с традиционными трансформаторами с шихтованным стальным сердечником. Тороидальный линейный трансформатор HA-1 обеспечивает очень чистое и надежное питание для аудиокомпонентов.
