Усилитель звука для наушников

Усилитель для Наушников на Микросхеме

Схема высококачественного усилителя для наушников на микросхемеКонкурс начинающих радиолюбителей
“Моя радиолюбительская конструкция”

Схема простого высококачественного усилителя для наушников на микросхеме своими руками

Конкурсная конструкция начинающего радиолюбителя
Высококачественный усилитель для наушников на микросхеме TDA2003″

Здравствуйте уважаемые друзья и гости сайта!
Представляю вашему вниманию пятую конкурсную работу начинающего радиолюбителя.
Автор конструкции: Морозас Игорь Анатольевич:

Спектральный анализ усилителяЗдравствуйте радиолюбители!

Предлагаю Вам посмотреть мою вторую конструкцию –это .

Схема усилителя взята из интернета. По этой схеме есть целый форум. Большинство радиолюбителей отозвались по ней положительно. Радиолюбитель из Европы даже произвел замеры, которые подтверждают, что усилитель работает в классе А. Коэффициент усиление =18. Этой мощности мне кажется сверх достаточно любому меломану. Вот и я решил проверить это на себе.

Вот основная схема одного канала с блоком питания:

Вот дословно перевожу текст об этом усилителе от Европейского радиолюбителя:

Частотная характеристика усилителя «Это очень простая схема основана на чипе TDA 2003, и дает отличную производительность, равную самых лучших коммерческих проектах стоимостью сотни фунтов.
Паспорт производителя для TDA2003 дает искажений фигуру 0, 15% на выходе 4, 5 Вт, и коэффициент усиления по напряжению 100, но в этом приложении коэффициент усиления по напряжению был сокращен до 18 за счет увеличения общей питание назад соотношение, и выходная мощность снижается приблизительно 10 мВт. Как следствие, коэффициент гармонических искажений сводится к 0, 006%, очень низкий показатель действительно. Прибыль была установлена ​​на этом уровне, чтобы удовлетворить мои наушники Sennheiser HD25SP, с усилителем изгнаны из номинальной источника 200 мВ. 10k горшок журнал может быть использован в качестве регулятора громкости в случае необходимости. Блок питания может быть увеличена до 18v, позволяя более высокую выходную мощность на том же уровне искажений. Это может быть уместным, если используются менее чувствительные наушники.
Обратите внимание, что, чтобы избежать проблемы неустойчивости строгий одной точке схема заземления должны быть использованы. Общая точка заземления должна быть как можно ближе к контакту 3, как это возможно.

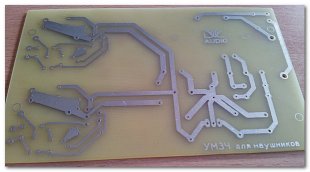

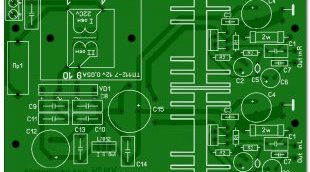

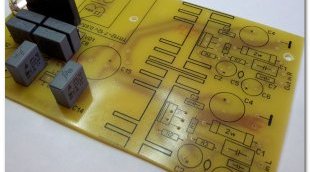

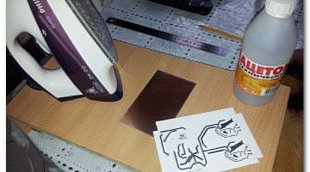

Разводка печатной платы усилителя - вид со стороны деталей Изготовление печатной платы методом ЛУТ Облуживание дорожек сплавом РОЗЕ Нанесение шелкографии на плату
