Усилитель для Наушников на Оу

Схема усилителя для низкоомных наушников на ОУВ связи с приобретением новой звуковой карты без выхода на наушники, у меня возникла потребность в усилителе для наушников приличного качества, способном раскачать мои любимые ТДС-4. Усилитель должен был быть компактным, простым в сборке и налаживании, с низким уровнем шумов и искажений. В итоге, собранный усилитель соответствовал всем указанным выше требованиям.

Характеристики усилителя измерялись с помощью программы RMAA 6. Был испытан макет одного канала (программа работала в режиме МОНО), результаты измерений:
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ: +0.05, -0.74
Уровень шума, дБ (А): -90.9
Динамический диапазон, дБ (А): 90.9
Гармонические искажения, %: 0.0014
Интермодуляционные искажения + шум, %: 0.010
Интермодуляции на 10 кГц, %: 0.0084

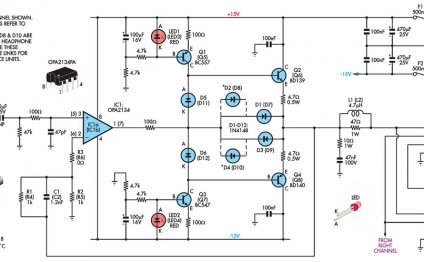

Усилитель для низкоомных наушников на ОУУсилитель построен по схеме ОУ + выходной транзисторный буфер. ОУ обеспечивает высокий коэффициент усиления разомкнутой петли обратной связи, необходимый для подавления нелинейных искажений с помощью глубокой ООС. Выходной буфер выполняет усиление по току, согласуя низкое сопротивление катушки наушника с маломощным выходом ОУ. В схеме используется сдвоенный быстродействующий ОУ К574УД2. Сигнал от источника через разделительный конденсатор C3 и резистор R1 поступает на неинвертирующий вход ОУ. Резистор R4 задает рабочую точку усилителя по постоянному току. Элементы C1, C2, R2, R3 обеспечивают частотную коррекцию ОУ. Выходной буфер выполнен по «параллельной» схеме. Данная схема была выбрана, потому что в ней отсутствуют переходные искажения, характерные для обычных двухтактных схем. При использовании транзисторов с близкими параметрами, падения напряжения на переходах база-эмиттер транзисторов пред оконечного и оконечного каскадов взаимно компенсируются. Транзисторы буфера, будучи установлены на общий теплоотвод, взаимно термостабилизируют друг друга. ОУ и буферный каскад охвачены общей 100% ООС по постоянному и переменному току, коэффициент усиления схемы равен 1.
