Автоусилитель для Сабвуфера

Блок питания от ПКЧтобы задействовать автомобильный усилитель дома, нам понадобиться блок питания и акустические колонки (сабвуфер по желанию).

Предупрежу сразу, что потребляемый ток некоторых автомобильных усилителей подходит к планке в 40А! Это очень большой ток. Поэтому найти подходящий блок питания на 12V и током 30 - 40 А смогут не все:) Но для питания автоусилителя сгодится компьютерный блок питания формата AT и ATX. Некоторые модели компьютерных БП могут отдавать по шине +12V значительный ток. Судя по характеристикам самых дешёвых моделей, которые продаются сейчас в магазинах - это 12А.Включение автомобильного усилителя без магнитолы Топовые, дорогие модели выдают по 50 - 70А!

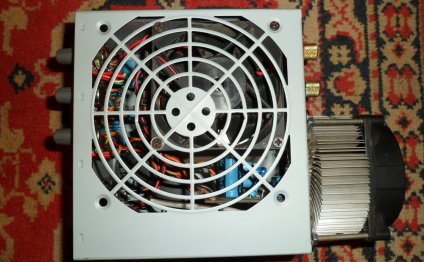

Вот такой блок выдаёт на выходе +12V ток 14А.

Как определить? Смотрим характеристики блока питания, строчку "мощность по линии 12V". Видим, например, 200 Вт. Делим 200 Вт на 12, получаем максимальный ток по шине 12V ~ 16 ампер. Если блок питания на руках, то смотрим наклейку на корпусе. Там обычно указываются все параметры блока, в том числе и максимальный ток на каждую шину.

Подключение MP3-плеера к автоусилителюУ всех пк'шных блоков питания жёлтые провода, идущие на MOLEX и SATA разъёмы - это +12V, а чёрные - это минус (общий, GND). Подробнее об использовании блоков питания от ПК я уже рассказывал.

Если вы нашли блок питания на меньший ток, например, как я на 12V (10А), то расстраиваться не стоит. Усилитель просто не сможет работать на "полную катушку", будет играть тише. Теперь о подключении.

Выбор режима и настройка фильтраНа корпусе автоусилителя имеется 2 клеммы для подключения питания. Минус питания подключается к клемме GND, а на клемму +12V заводим плюс питания. В результате усилитель находится в спящем режиме (Stand by). Чтобы перевести усилитель из ждущего режима в рабочий, нужно подать +12V на клемму REM (Remote – "управление"). Кидаем перемычку с клеммы +12V на клемму REM. Затем включаем блок питания.

Как известно, у автомагнитол имеется специальный выход (обычно синего цвета). Он есть у большинства современных магнитол, и служит для включения активных антенн, выдвижения антенн и включения внешних усилителей и сабвуферов. Если включить автомагнитолу, то на этом выходе появляется напряжение +12V. Ток нагрузки этого выхода небольшой, порядка 100 - 120 мА.
