Как Собрать Усилитель для Сабвуфера

схема самодельного сабвуфера в автоПокупка хорошего усилителя и самого сабвуфера для авто может потянуть на несколько сотен долларов. С другой стороны, если вы имеете хотя бы начальные познания в электронике, можно сделать всё это своими руками. И самый простой вариант автомобильного усилителя для сабвуфера - многократно проверенная схема на УМЗЧ TDA1562.

Вот технические характеристики микросхемы TDA1562:
Напряжение питания – 8..18в;
Пиковое значение выходного тока – 10А;
Ток в режиме покоя – 0, 15А;
Сопротивление нагрузки – 4 Ом;
Выходная мощность, при коэффициенте гармоник
-0, 03% - 1 Вт
-0, 06% - 20 Вт
-0, 5% - 55 Вт
-10% - 70 Вт
Коэффициент усиления по напряжению – 26 дБ
Диапазон воспроизводимых частот – 16…20000 Гц
Входное сопротивление – 10 кОм
Цена TDA1562 - примерно 6уе.

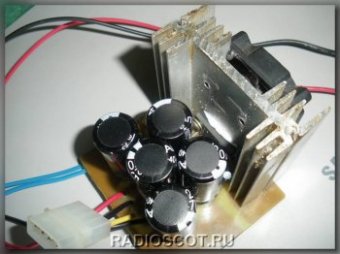

провода питания и конденсаторы самодельного сабвуфераЭта микросхема представляет собой УНЧ с вольтдобавкой, суть которой сводится к тому, что при воспроизведении звуковых сигналов, высокая выходная мощность требуется на короткий промежуток времени, а остальное время выходная мощность остается небольшой. Поэтому пока выходная мощность не превышает 18Вт, устройство функционирует как обычный УНЧ с питанием от источника 12В. При превышении выходной мощности 18Вт внутреннее напряжение питания кратковременно повышается при помощи преобразователя в состав которого входят конденсаторы вольтодобавки. Подобное решение позволяет получить на нагрузке большую пиковую мощность при стандартном питании бортовой сети авто - 12В.

Замыканием контактов осуществляется перевод микросхемы из дежурного режима в рабочий и наоборот. Усилитель не рекомендуется подключать к сабвуферам со встроенными фильтрами, содержащие значительные емкости. Микросхема TDA1562 довольно чувствительна к напряжению питания, поэтому не подавайте на неё больше 18В. Усилитель развивает выходную мощность 70Вт на нагрузке 4Ом при питании от однополярного источника напряжением 15В. детали на плате самодельного сабвуфера в авто Для монтажа микросхемы используйте толстые провода, так как имеет место потребление тока до 10 ампер. Это относится и к проводам идущим к динамику сабвуфера, ведь даже небольшое увеличение сопротивления линии приведёт к потерям мощности. Микросхему усилителя самодельного сабвуфера необходимо установить на теплоотвод площадью не менее 500 см2. В качестве радиатора можно использовать металлический корпус или шасси авто. Как вариант можно задействовать принудительный обдув микросхемы 12-ти вольтовым кулером от компьютерного БП. Корпус сабвуфера делаем из ДВП достаточной толщины - чтоб не было дребезга и призвуков. Снаружи обклеиваем его мягкой тканью для вибропоглощения. В качестве разъёмов используем стандартные тюльпаны и пружинящие педальки. Для индикации режимов сабвуфера служат два светодиода. Зелёный показывает подачу питающего напряжения 12В на схему, а красный сигнализирует о перегрузках и срабатывании защиты в TDA1562

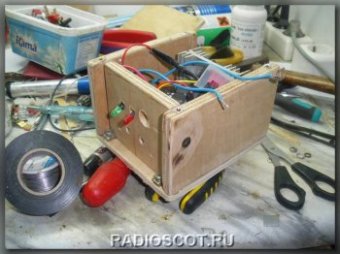

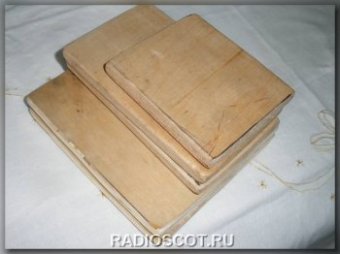

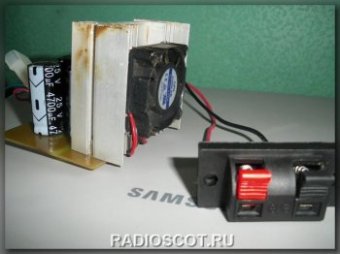

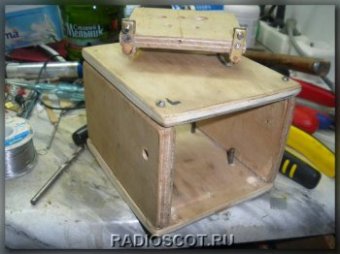

обдув усилителя сабвуфера кулером деревянный материал для корпуса самодельного сабвуфера изготовление каркаса для коробки саба сверлим отверстия для светодиодов
