Самодельный Усилитель для Сабвуфера

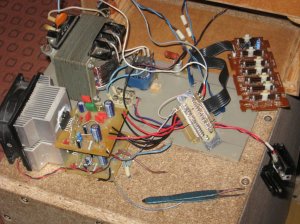

Усилитель в разобраном виде

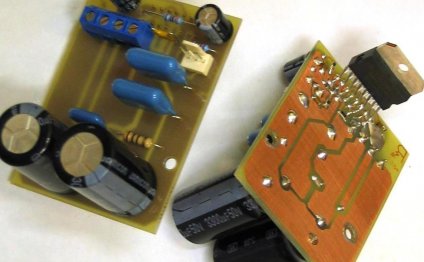

Самодельный усилитель для сабвуфера, TDA7294

На самом деле усилитель у меня был собран еще за года 2 до появления сабвуфера, в то время я озадачился созданием качественного усилителя, и что бы он мог выстоять как потребности тех времен, так и потребности в будущем. Как оказалось свое будущее я достаточно удачно предсказал))) На то время (за 2 года до появления сабвуфера) у меня было 2 колонки С30, они нуждались в качественном усилителе. Что бы долго не париться решил делать усилок на ИМС, но как оказалось большинство таких ИМС играют совсем неудовлетворительно. После долгих поисков и анализа материалов в интернете удалось найти очень популярную микросхему TDA7294.

Схема этого усилителя - это практически повторение схемы включения, предлагаемой производителем. И это неслучайно - уж кто лучше знает, как ее включать. И наверняка не будет никаких неожиданностей из-за нестандартного включения или режима работы.

Входная цепочка R1C1 представляет собой фильтр нижних частот (ФНЧ), обрезающий все выше 90 кГц. Без него нельзя - ХХI век - это в первую очередь век высокочастотных помех. Частота среза этого фильтра довольно высока. Но это специально - я ведь не знаю, к чему будет подключаться этот усилитель. Если на входе будет стоять регулятор громкости, то в самый раз - его сопротивление добавится к R1, и частота среза снизится (оптимальное значение сопротивления регулятора громкости ~10 кОм, больше - лучше, но нарушится закон регулирования).
