Принципиальная схема усилителя TDA7294Предисловие
Думаю каждый меломан автомобилист захочет иметь у себя в авто качественную аудио систему. Рассмотрим ситуацию воспроизведения НЧ частот, хм, одна мысль – без саба никуда! И если саб сможет с желанием собрать почти каждый (например на всем известном 75ГДН или на любой|какой-нибудь| другой НЧ головке), то с усилителем дела идут значительно тяжелее. Качественный, достаточно мощный усилитель что сможет раскачать саб стоит достаточно дорого (довольно сомнительные аппараты стоят не менее 80$). Поэтому попробую помочь в создании достаточно качественного и мощного автомобильного моноблока.

Усилитель содержит 4 блока – усилитель мощности, преобразователя напряжения, блок обработки сигнала а также блок коммутации и выпрямителя. Теперь о каждом из них детальнее.

amp138-2.jpgУсилитель мощности
За основу взята статья А.Чивильча «Повышение мощности усилителя на микросхеме TDA7294» из журнала РАДИО №11 2005г., поскольку усилитель не один раз был испытан мной и отмечался достаточно большой надежностью, большой выходной мощностью, качественным басом. Схема усилителя приведена ниже. От оригинала отличается лишь заменой выходных транзисторов на более качественные импортные.

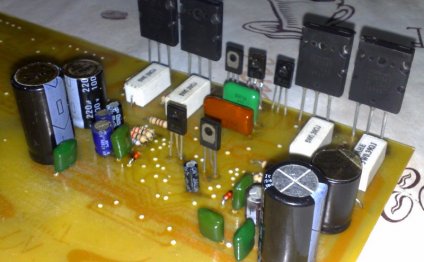

Не буду углубляться в принцип работы схемы, об этом более детально можно прочитать в оригинале статьи. Расскажу лишь принципиальные закономерности составления схемы. Собрана она на плате размерами 125х70мм.amp138-3.jpg Все не электролитические конденсаторы, кроме С2, плёночные, входной емкостью 1мкф, можно 2.2мкф. Резисторы 0.25Вт, хотя достаточно и 0.125Вт. Выходные транзисторы загнуты и прижаты к плате так, что их корпуса расположены параллельно плате а их теплоотводная часть промазана термопастой и через диэлектрическую пленку прижатая к радиатору. То есть корпуса транзисторов изолированы один от другого и от радиатора. Катушка индуктивности L1 бескаркасная, намотанная проводом диаметром 1мм в два слоя и содержит 25 витков, внутренний диаметр 5мм. Предохранители перенесены на плату выпрямителя.

Преобразователь напряжения
Чаще всего именно через сложность этого блока большинство начинающих радиолюбителей отказываются собирать в авто усилители из двух полярным питанием. Действительно, этот блок является самой тяжелой частью данного усилителя, хотя не все так сложно как кажется, потому попробую более детально рассказать именно об этом блоке. И так, схема преобразователя приведена ниже.

Фото преобразователя Фото преобразователя amp138-10.jpg Фото усилителя
