Антенный Усилитель Своими Руками

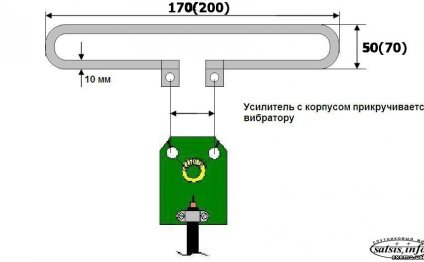

Антенный усилитель телевизионного сигнала SWA-555/LUXВ зоне неуверенного приема телевизионного сигнала для получения качественной картинки при просмотре телепередач приходится устанавливать на мачте внешнюю антенну, на вибраторе которой дополнительно устанавливается антенный усилитель. Установка дополнительно усилителя обеспечивает качественную картинку в телевизоре при удалении телевизионной передающей вышки до 100 км. Большое распространение получили антенные усилители линейки SWA благодаря высокой надежности и низкой цене. Они выпускаются на разный диапазон каналов и разным коэффициентом усиления, от 34 до 43 дБ в дециметровом диапазоне и от 10 до 15 дБ в метровом диапазоне. На фотографии усилитель типа SWA-555/LUX.

Адаптер - переходник для питания телевизионного усилителяУсилитель телевизионного сигнала SWA необходимо запитать постоянным напряжением 12 В. Существует схемное решение, позволяющее подавать на телевизионный усилитель напряжение питания по коаксиальному кабелю одновременно с телевизионным сигналом. В продаже имеются специальные блоки питания - адаптеры с переходниками, позволяющие решить эту задачу. На фотографии один из них.

Подключить такой адаптер легко, в один коаксиальный провод вставляется кабель, идущий от антенны, во второй – кабель, идущий к телевизору. Сам адаптер вилкой вставляется в розетку. Попутать провода при подключении невозможно, на выходящих из адаптера коаксиальных проводах одеты разные разъемы, исключающие ошибочное подключение.

Блок питания – адаптер для антенного усилителя

Блок питания для антенны со снятой крышкойЕсли открыть любой блок питания с адаптером, то Вы увидите силовой трансформатор, четыре диода, электролитический конденсатор, простой конденсатор, дроссель и микросхему – стабилизатор напряжения.

Все детали, кроме силового трансформатора, установлены на печатной плате.

Электрическая принципиальная схема блока питания с адаптером

Представленный выше на фотографии блок питания - адаптер для питания антенного усилителя собран по классической электрической принципиальной схеме. Сетевое переменное напряжение 220 В подается на силовой трансформатор Т1, который понижает его до 12-15 В. Диодный мост VD1-VD4 выпрямляет напряжение, электролитический конденсатор C1 сглаживает пульсации, после чего постоянное напряжение величиной около 16 В поступает на интегральный стабилизатор напряжения DA1.

Вид краба со снятой крышкой Схема краба на три телевизора Краб подготовлен для модернизации Краб для двух телевизоров
