Как Сделать Усилитель Звука Своими Руками

Простой усилитель звукаДелаем простой усилитель звука своими руками. Нам понадобится следующее:
1) Катушка: L1 5 мкГн
2) Резисторы: R1, R3 2, 2 кОм; R2, R5 22кОм; R4 680 Ом; R6 2, 2 Ом; R7 10 Ом.
3)Конденсаторы: С1, C4- 4, 7 мкФ-25В; С3-22 мкФ-25В; С3-22 мкФ-25В; С5-0, 47 мкФ-25В; С6, C7-1000 мкФ-35В.
4)Микросхема: DA1 TDA2050
Также для пайки необходимо приобрести: керамический паяльник, припой, стеклотекстолит, хлорное железо, флюс (канифоль), динамик (для проверки работоспособности усилителя), питание 10 В («крона»), провода, разъем, радиатор (первое время микросхема будет греться не сильно, но все же рекомендуется поставить охлаждение), глянцевая фотобумага.
Теперь самое интересное, подготовка к работе. Вот схема нашего устройства:

Простой усилитель звукаТеперь нам необходимо сделать разводку, которую проще всего сделать в программе sprint layout. После того, как разводка готова печатаем на фотобумаге нашу разводку (принтер обязательно должен быть лазерным!). После чего накладываем напечатанный фрагмент на нашу плату и в течение 5-10 мин гладим утюгом. Затем опускаем под воду и легкими движениями счищаем бумагу. Теперь нам необходимо протравить плату.Простой усилитель звука Для этого берем хлорное железо и добавляем его в слегка подогретую воду и окунаем туда плату (ни в кое случае не используйте посуду, предназначенную для приёма пищи!) Процесс травления занимает от 10 мин до 5-8 часов, все зависит от количества раствора и температуры воды. После того, как плата протравилась счищаем слой краски, в результате чего наши дорожки станут медными. Теперь нам осталось припаять элементы. Для начала просверлим отверстия под наши элементы, после чего дорожки рекомендуется смазать флюсом. После это по схеме вставляем все элементы и припаиваем их. На этом наша работа переходит в завершающую стадию, проверка на работоспособность.

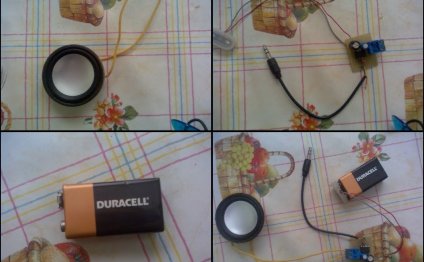

Подключив питание, динамик и подсоединив джек к устройству с разъемом 3, 5 мм, вы услышите свою любимую музыку. Для удобства можно придумать корпус к вашему устройству, пример корпуса вы можете увидеть ниже.
