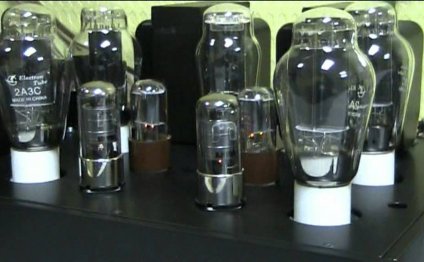

Ламповый усилитель PP-2A3

Ламповые Усилители Своими Руками

Некоторые рекомендации, полученные в процессе изучения материалов.
  • Никогда не устанавливайте электролиты «до упора», между ними и платой должен быть небольшой зазор. Дело в том, что при пайке ножка нагревается и удлиняется, а остывая укорачивается, и, при плотной посадке, может просто отвалиться от обкладки. Учитывая, что в ламповом усилителе процесс нагревания-остывания происходит регулярно, на этот момент стоит обратить внимание.
  • Шасси выходных и силового трансформаторов располагать перпендикулярно для уменьшения взаимного влияния.
  • Входные аудио разъемы изолировать от шасси, дабы исключить возможность появления «земляных петель» в сигнальных линиях. Если провод экранированный — то экран заземлять только с одной стороны.
  • Заказывать комплектующие с запасом, дабы избежать задержек на логистику и сэкономить на доставке.
  • И самое главное — осторожнее с покупками комплектующих на ebay (об этом немного позднее).

Одной из проблем, с которой пришлось столкнуться, оказался выбор трансформаторов (силового и выходных) — довольно сложно купить трансформатор с нужными напряжениями, если 110-и вольтовая версия как правило есть в наличии у американских ритейлеров, то трансформатор на 220V нужно заказывать у производителя и ждать 45-60 дней. Кроме того, они довольно тяжелые и стоимость доставки из США практически удваивает стоимость заказа. К счастью, подходящая версия (Hammond 374BX) нашлась в Германии, что позволило существенно сэкономить на доставке и попутно заказать дроссель (индуктивность) для использования в выходном фильтре блока питания. Первая ошибка — заказывая индуктивность, я подбирал сопротивление, совершенно забыв про ток, в результате получил катушку с ограничением по току 100ma вместо минимально необходимых 170ma, пришлось вернуться к более простому и менее качественному варианту с RC фильтром и покупать соответствующий проволочный резистор, поменять же резистор на катушку, если возникнет желание, можно в любое время. С выходными трансформаторами было проще, адекватные сроки доставки оказались только у Transcendar, по всем параметрам подошла модель TT-119.

Наконец, настал момент, когда все комплектующие получены, обозначилось свободное время и ничего не мешало посмотреть, как все это будет работать. В нарушение всех правил техники безопасности, все соединения были произведены прямо на столе перед монитором.

На роль источника сигнала был приглашен старенький LG-P500, в роли колонок — спикеры от музыкального центра, понадобилось некоторое количество красной изоленты и немного храбрости. Таадаааам — включение состоялось, ничего не взорвалось, лампы засветились красивым оранжевым светом… и тишина, точнее, если поднести ухо к колонке, на фоне шума можно было даже услышать музыку, но это был совсем не тот «теплый ламповый» звук, который я надеялся услышать.
