Мощный Усилитель Звука Своими Руками

Найденную трассировку печатных плат корректировать не собирался. Однако не нашел указанных силовых транзисторов. Именно по этой причине было решено немного изменить выходной каскад. В нем были применены транзисторы 2SC5200, а также 2SA1943. Детали взял японские марки Toshiba. В результате аппарат получил большую выходную мощность, что не планировалось, но вполне устроило. Далее приведена принципиальная схема такого усилителя.

Стоит отметить, что на печатной плате кроме прочих компонентов присутствуют резисторы смещения, имеющие мощность 1 Вт. Я применил детали углеродного типа по той причине, что они отличаются большей термостабильностью. Ведь работающий усилитель существенной мощности выделяет очень большое количество тепла. Именно потому чрезвычайно важно соблюдать постоянный номинал электронного компонента в условиях его регулярного и достаточно сильного нагрева. Только в таком случае обеспечивается качественная работа усилителя на всех мощностях.

Стоит отметить, что изготовленный вариант этого усилителя способен функционировать при токе, равном где-то 1, 6 А, а также напряжении 35 Вольт. В итоге, выходная мощность аппарата в 60 Вт беспрерывно рассеивается в выходном каскаде усилителя на имеющихся транзисторах. Стоит отметить, что указанный показатель мощности является лишь третьей частью того показателя, который способны выдержать силовые транзисторы, выбранные мною. Сложно даже представить какое количество тепловой энергии будет выделяться от радиаторов при нагревании деталей до температуры в 40 градусов.

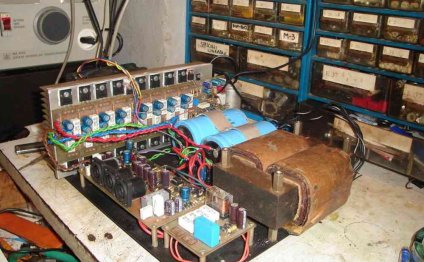

Корпус аппарата создавался собственноручно из алюминия. Монтажная плита, а также верхняя плата имеют толщину 3 миллиметра. Радиатор имеет внушительные размеры: 42 х 18 х 3, 5 сантиметра. Отмечу, что он состоит из двух частей. Для крепежей использовал винты, большинство из которых имеет потайную головку. Они имеют резьбу М3 либо М5 и изготовлены из нержавеющей стали. Мною было принято решение нарастить число конденсаторов. Их теперь шесть, а суммарная их емкость равняется 220000 мкФ. Чтобы обеспечить питание созданного аппарата, применен тороидальный трансформатор, имеющий мощность 500 Вт.
