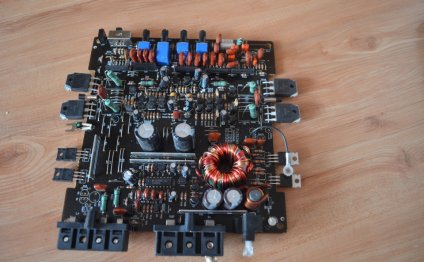

Ремонт Усилителя Своими Руками

Пробитый транзистор 2N4403Здесь я поделюсь своим скромным опытом в области ремонта автомобильных усилителей. Надеюсь, информация пригодиться начинающим радиомеханикам в их нелёгком деле восстановления аудиоаппаратуры, а также автолюбителям, знакомым с электроникой и желающим починить свой усилитель самостоятельно.

Если под рукой нет достаточно мощного блока питания, то подойдёт любой на напряжение 12V и ток 1 - 3 ампера. Но тут стоит понимать, что он нам нужен лишь для того, чтобы включить и наладить усилитель. Эксплуатировать на полной мощности мы его не будем, поэтому потребляемый ток будет минимальный.

Внешний вид и цоколёвка транзистора 2N4403Ну, а теперь, примеры ремонта из реальной практики. В основном они касаются одного из главных блоков любого автоусилителя - преобразователя напряжения, или по-другому - инвертора.

Ремонт автомобильных усилителей CALCELL.

1. Неисправность: автоусилитель уходит в защиту. На передней панели светится красный светодиод PRT (Protect - "защита"). После пары включений усилитель вообще перестал подавать признаки жизни - светодиод PRT перестал светиться.

Причиной неисправности оказался транзистор 2N4403 в цепи микросхемы TL494CN (преобразователь). Один из его переходов был пробит. Кроме этого сгорел резистор на 10Ω (Ом). На фото R7 - это он.Элементы цепи вкл./откл. (дежурный/рабочий режим) Пока резистор "терпел" - усилитель включался, но уходил в защиту. Как перегорел - усилитель перестал включаться вообще.

Цоколёвка биполярного P-N-P транзистора 2N4403.

Почему усилитель уходил в защиту? Дело в том, что данный транзистор входит в состав цепи вкл./откл. Из-за пробоя P-N перехода транзистора усилитель не включался и уходил в защиту.

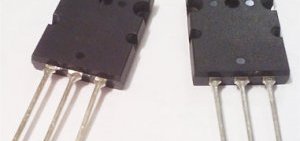

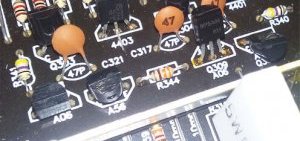

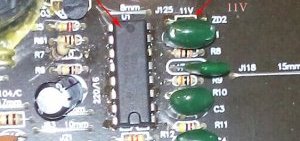

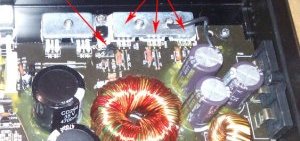

Пробитые TL494CN и стабилитрон 11V Неисправные элементы преобразователя напряжения Маломощные транзисторы в предусилителе Комплементарная пара транзисторов 2SA1943/2SC5200
