Унч Своими Руками

Простой моно усилитель на 20 Вт (либо стерео на 10 Вт), собранный на микросхеме TDA2005 не требует наладки. Он только требует немного времени на сборку и монтирование в корпус при желании.

Технические характеристики усилителя на TDA2005 следующие:

  • Напряжение питания (В).6-18
  • Пиковое значение выходного тока (А).3
  • Ток в режиме покоя (мА).75
  • Диапазон воспроизводимых частот (Гц).40-20000
  • Коэффициент нелинейных искажений (%).1
  • Сопротивление нагрузки номинальное (Ом).3, 2
  • Сопротивление нагрузки минимальное (Ом).2
  • Выходная мощность (Вт при напряжении питания 18 В).22
  • Входная чувствительность (мВ).300
  • Коэффициент усиления (Дб).50

В статье я предложу вам три варианта платы для моно усилителя и один вариант для стерео усилителя.

Данный усилитель превосходно себя зарекомендовал как простой, надёжный и непривередливый. Его чаще всего встраивают в самодельные домашние гитарные кабинеты (т.е. подходит для гитаристов), а так же в автомобильные магнитолы малой мощности (особенно в 90-х годах). Пусть фраза "малой мощности" вас не пугает - коэффициента усиления этой микросхемы хватит, чтобы напугать соседей. Просто 20 Вт для авто сейчас - это действительно ничто, по сравнению с киловаттными усилителями и динамиками, от которых при включении на полную мощность запросто могут лопнуть барабанные перепонки.

Начнём с платы, у которой самая удачная, на мой взгляд, разводка "земли".

Вот схема, плата, расстановка деталей на плате и параметры деталей усилителя на TDA2005:

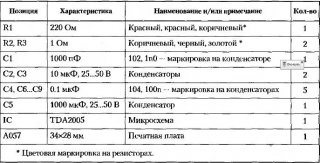

Список деталей на моно усилитель на TDA2005

Именно вариант с этой платой я встраивал в свою

Плату зеркалить не нужно.

После сборки получилось вот так:

Только на фото очень маленький радиатор. Для усилителя на TDA2005 нужен побольше. Поэтому он был заменён на радиатор большего размера.

Теперь перейдём к остальным вариантам разводки печатной платы.

Второй вариант платы моно усилителя на TDA2005.

Как припаивать регулятор громкости и сигнальные провода:

Третий вариант платы моно усилителя на TDA2005.

Выбирайте любой вариант :) Мне больше понравился самый первый.
