Схема усилителя с с

Простая Схема Усилителя Звука

На базе этой схемы можно "в два счета" соорудить звуковой усилитель, способный развивать неплохую выходную мощность с хорошим качеством звучания. Причем в составе усилителя минимальное число радиодеталей, что позволяет собрать его "навесиком" даже начинающему радиолюбителю.

В схеме используются только три транзистора и горстка резисторов с конденсаторами. Выходная мощность звукового усилителя составляет 18 ватт на нагрузку 8 Ом или до 30 ватт на нагрузку 4 Ом. Коэффициент нелинейных искажений довольно мал - 0, 08%, что характерно для транзисторного типа звуковых усилителей. Чтобы гарантировать полную стабильность усилителя звуковой частоты, нужно отрегулировать напряжение питания. Впринципе, это не является проблемой, т.к. звуковой усилитель требует только однополярного источника питания. Снижается уровень шумов и гула предусилителя и обеспечивается необходимая выходная мощность на разную нагрузку. Источник питания должен быть рассчитан на ток не менее 2 ампер и среднее напряжение 40 вольт.

Радиодетали, используемые в схеме звукового усилителя:

R1=2, 2 кОм 0, 25 Вт
R2=27 кОм 0, 25 Вт
R3, R4=2, 2 кОм 0, 5 Вт металлокерамический или углеродный (или 2 кОм)
R5=100 Ом 0, 25 Вт
R6=1 кОм 0, 25 Вт
R7, R8=330 Ом 0, 25 Вт
C1=22 мкФ 25 В электролит
C2=47 пФ 63 В керамический
C3, C4=100 мкФ 50 В электролит
C5=2200 мкФ 50 В электролит
Q1=BC550C 45 В 100 мА транзистор n-p-n структуры
Q2=IRF530 100 В 14 А N-канальный полевой транзистор (или MTP12N10)
Q3=IRF9530 100 В 12 А P-канальный полевой транзистор (или MTP12P10)

Теперь подробнее о главных радиоэлементах звукового усилителя. На выходе стоят два мощных полевых транзистора.

IRF530:

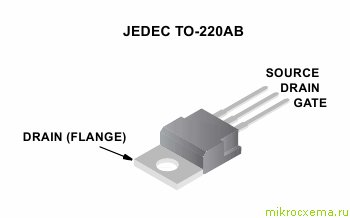

Распиновка полевого транзистора IRF530
