Усилитель Звука на Микросхеме

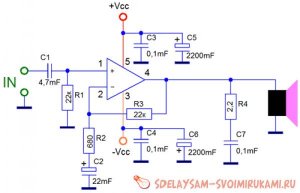

Усилитель звука на микросхеме TDA2030AЯ нашел у себя старую плату из телевизора. Мой взгляд упал на микросхему TDA2030A. Я давно уже знаю что микросхемы "TDA" являются усилителями низкой частоты, и я решил посмотреть информацию о ней в интернете. Собственно собирать мы будем вот по этой схеме:

Нам понадобится:
Микросхема TDA2030A.
Конденсаторы 0, 1мкф 3 штуки.
Конденсаторы 2200мкф 25в электролитические 2 штуки.
Резистор 2.2 ом.
Резисторы 22ком 2 штуки.
Резистор 680ом.
Конденсатор 22мкф 25в электролитический.
Конденсатор 4, 7мкф пленочный.
Корпус, выключатель, провода, радиатор, разъемы для тюльпанов.

Моя цель была создать усилитель, не тратя на него ни рубля. Все детали кроме корпуса я отпаял от различных плат.
Собирать усилитель можно разными способами, в данном случае я собираю навесным монтажом с помощью проводов. Так как множество выводов соединены с землей, я рекомендую сделать разветвляющийся провод.

Усилитель звука на микросхеме TDA2030AДалее приступаем к пайке. Я советую все соединять посредством пайки!!! Внимание! Отсчет выводов микросхемы ведется слева на право. При этом маркировка и выводы направленные на вас.

После того, как вы собрали всю схему вам нужно проверить ее, подключите динамики и, сначала на небольшой громкости проверьте усилитель.

Если все работает, приступаем к следующему этапу.
Я купил готовый корпус в " Электике". Радиатор лучше вывести наружу для наилучшего охлаждения. Прикрепите радиатор, разъемы, выведите провода питания, установите на - питания выключатель.

Данный усилитель обладает следующими характеристиками:
Напряжения питания.от ±4.5 до ±25 В
Выходная мощность.18 Вт
Номинальный частотный диапазон.20 - 80.000 Гц

Усилитель звука на микросхеме TDA2030A Усилитель звука на микросхеме TDA2030A Усилитель звука на микросхеме TDA2030A Усилитель звука на микросхеме TDA2030A
